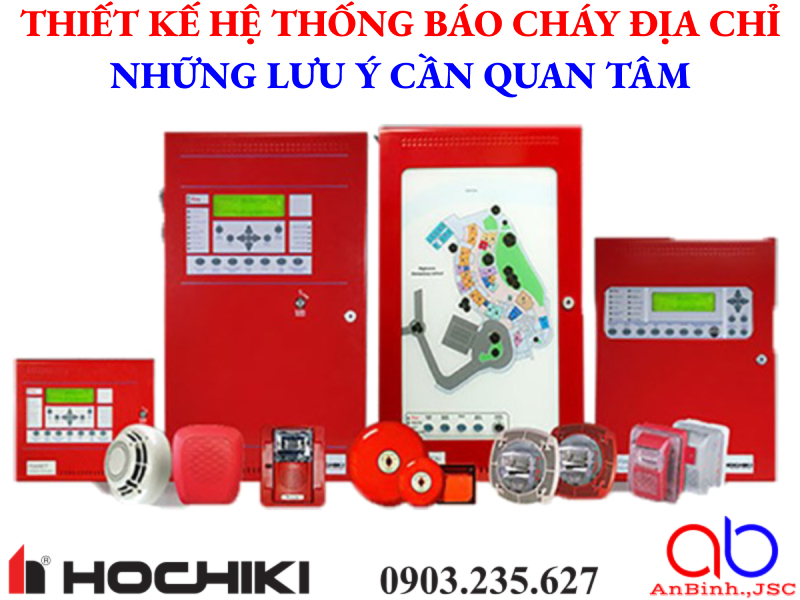

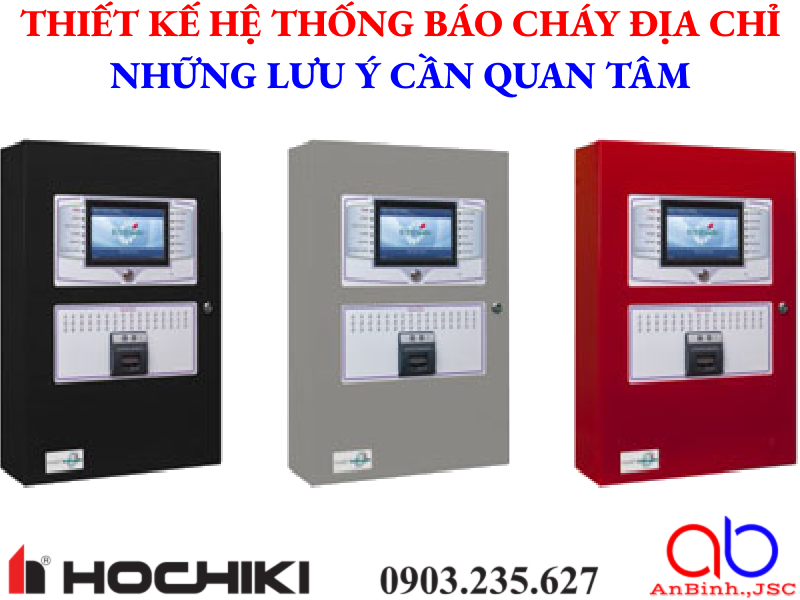

Thiết kế hệ thống báo cháy địa chỉ - Những điểm cần chú ý

Số địa chỉ tối đa trên 1 loop:

127 của Hochiki, 198 Notifer N6000, 200 Cooper… Tuy nhiên, số địa chỉ tối đa này đòi hỏi một điều kiện lý tưởng như: Về độ dài đường dây, chất lượng dây hoặc dây phải được xoắn và bọc chống nhiễu. Các điểm nối trong hộp đấu dấy hoặc trong các thiết bị đảm bảo tiếp xúc tốt, chắc chắn không có suy hao dòng điện trên các điểm nối. Đây là một điểm lưu ý quan trọng trong thiết kế hệ thống báo cháy địa chỉ hiện nay.

Trong điều kiện Việt Nam các điều kiện lý tưởng đó khó đạt được nên theo kinh nghiệm thực tế, An Bình khuyến cáo chỉ nên sử dụng khoảng 70% số địa chỉ tối đa/ loop. Điều này có thể làm tăng số loop của dự án (tăng chi phí thiết bị), nhưng là sự hi sinh cần thiết để đổi lấy việc giảm chi phí nhân công trong lắp đặt cân chỉnh hệ thống và đặc biệt là để hệ thống hoạt động ổn định. Vì đường dây càng dài, các điểm nối càng nhiều tín hiệu truyền trên đường dây càng bị suy hao và sai lêch (Tín hiệu truyền trên loop là tín hiệu tần số cao) dẫn đến thiết bị và Tủ trung tâm không hiểu nhau sẽ xảy ra báo giả, báo lỗi,…

Đi dây loop theo mạch vòng khép kín (stype 7) hay mạch hở (stype 4)

Các hãng đều cho phép đi dây theo 2 loại này thậm chí vừa mạch vòng, vừa rẽ nhánh, mỗi phương án đều có ưu điểm riêng.

Ưu điểm của loại mạch vòng là khi đứt dây tại 1 điểm trên loop thì hệ thống vẫn hoạt động bình thường - đề cao tính liên tục của hệ thống. Tủ trung tâm báo cháy cũng đưa ra cảnh báo cho người dùng biết và khắc phục.

Nhược điểm là tốn dây và nhân công hơn do phải đi vòng để đảm bảo tính liên tục từ thiết bị nọ sang thiết bị kia và thêm đường hồi về trung tâm.

Ưu điểm của mạch nhánh là linh hoạt trong thiết kế, giảm chi phí dây loop và nhân công lắp đặt, dễ dàng trong việc tìm và khắc phục lỗi,…

Nhược điểm: khi bị đứt tại 1 điểm trên loop, thì các thiết bị từ điểm đứt về sau rời khỏi loop. Tủ trung tâm sẽ đưa ra danh sách các thiết bị đã rời khỏi loop phải tiến hành khắc phục.

Như vậy, trong thiết kế hệ thống báo cháy địa chỉ cần lưu ý việc sử dụng mạch vòng hay mạch nhánh.Hệ thống vẫn hoạt động như nhau nếu không xảy ra đứt dây loop.

Việc sử dụng nguồn phụ

Các hãng đều đã thiết kế bộ nguồn chính kèm theo tủ trung tâm đủ dùng cho hệ thống. Nguồn phụ chỉ cẩn thiết cho các dự án lớn và có nhiều thiết bị tiêu thụ điện như Chuông, Còi, Đèn… Vì vậy khi thiết kế phải biết được công suất (dòng điện) của bộ nguồn chính và công suất tiêu thụ (dòng điện) của Chuông, Còi, Đèn, số lượng Chuông, Còi, Đèn để xem có cần phải trang bị thêm nguồn phụ hay không để tránh lãng phí.

Thứ tự và phân bổ loop

Hệ thống địa chỉ cho phép tự do trong thiết kế. Tuy nhiên để thuận tiện trong quá trình lắp đặt và sửa chữa, ta nên thiết kế sao cho số thứ tự của loop phải tương ứng với số thứ tự của tầng, một loop nên chạy trên một số nguyên của tầng 1,2,3,.. và liên tục từ thấp lên cao.

Việc sử dụng Modul Cách ly ngắn mạch (isolate)

Modul cách ly đúng như tên gọi của nó. Nó có tác dụng cách ly đoạn mạch nằm giữa 2 Modul cách ly nếu đoạn mạch này bị chập, các đoạn mạch còn lại vẫn hoạt động bình thường. Ý nghĩa của nó là duy trì hoạt động liên tục càng nhiều thiết bị càng tốt khi có điểm chập trên loop, nó không có ý nghĩa bảo vệ card loop.

Vì bản thân card loop đã có cơ chế cảnh báo và tự bảo vệ. Theo khuyến cáo của hãng khi dùng Modul cách ly, thì tối đa 25 thiết bị phải có 1 modul cách ly, điều này sẽ làm tăng chi phí dự án. Đây là yếu tố cần được xem xét khi thiết kế dự án vì modul cách ly chỉ có tác dụng khi xảy ra chập mạch còn nếu không chập mạch thì có modul cách ly hay không hệ thống vẫn hoạt động như nhau, Khi xảy ra chập mạch, tủ trung tâm vẫn đưa ra cảnh báo để người sử dụng biết và khắc phục.

Lưu ý đến yêu cầu của hãng về dây loop

Như có cần xoắn không, có cần bọc chống nhiễu không, phải cách xa đường điện bao nhiêu,… Vì hệ thống địa chỉ truyền tín hiệu ở tần số cao dễ bị ảnh hưởng của nhiễu sóng điện từ có trong môi trường.

Sau khi thiết kế hệ thống báo cháy địa chỉ và lắp đặt, để việc cảnh báo của hệ thống được ổn định và lâu dài bạn cần phải có thêm biện pháp kiểm tra bảo dưỡng định kỳ.
